很多小伙伴刚接触步进电机，步进电机驱动器，很有可能对于步进电机接线方法和步进电机接线图弄不明白，所以可能无从下手。下面这篇文章让您快速掌握步进电机的接线方法，两张实用的步进电机接线图教你快速解决。

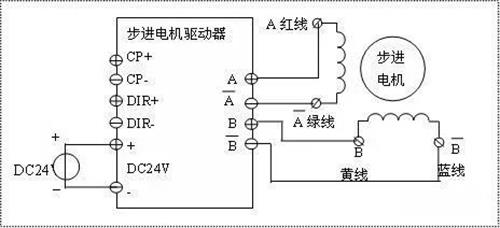

首先，我们来看看连接步进电机接线方法。

第二步，连接步进电机驱动器的电源，如果在我们的步进电机使用直流24V供电可以与表控共用一个开关电源来供电。

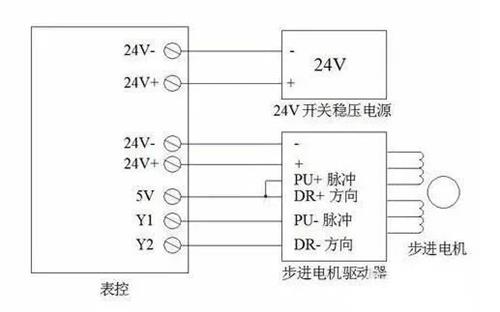

第三步，来看一下连接步进电机驱动器与表控的控制接线。

1、将步进电机驱动器脉冲输入信号和方向输入信号的正极连接到表控的5V端子。

2、将步进电机驱动器脉冲输入信号的负端连接到表控的Y1输出端子上。

3、将步进电机驱动器方向输入信号的负端连接到表控的Y2输出端子上。

4、接下来就是设置步进电机驱动器的细分，一般可以放在8（1600）左右，通过初步调试后设置实际需要的细分。

5、设置步进电机的正转设置，参考设置，一行实现正转。X1是正转的启动开关。

6、步进电机反转的设置：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。两行实现反转动作。

一般情况保证接线正确，但是要特别注意的是电源的极性，设置正确就可以正常运行。

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。步进电机通常被用作定位控制和定速控制。
